基于LORA技術，集創云物聯推出新型智慧農業無線灌溉系統

什么是LORA？

簡單說就是一種無線傳輸技術，具有高性能、遠距離、低功耗、支持大規模組網、測距和定位等特點。

智慧農業是農業的高級階段，LORA技術是傳輸技術的高級手段。

在此基礎上，集創云科技公司研發出一套新型智慧農業無線灌溉系統。該系統運用了基于擴頻通信的超遠距離、低功耗LORA無線傳輸技術，對農業中環境溫度、濕度、光照強度、土壤墑情等參數進行實時監控，分析處理傳感器數據信息，實現智能化灌溉。

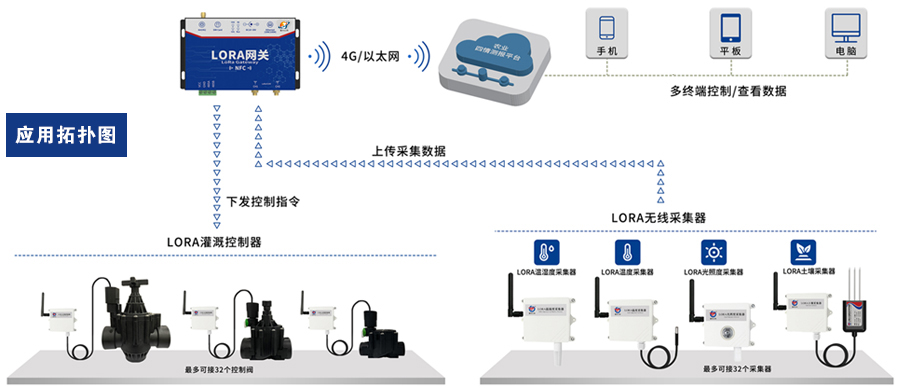

一、方案拓撲圖

二、方案優勢

（1）內置電池，續航三年。

（2）電磁閥秒開秒關。

（3）無線LORA組網，3KM傳輸，無需現場布線。

（4）多種控制模式：遠程手動、自動、定時。

三、方案構成

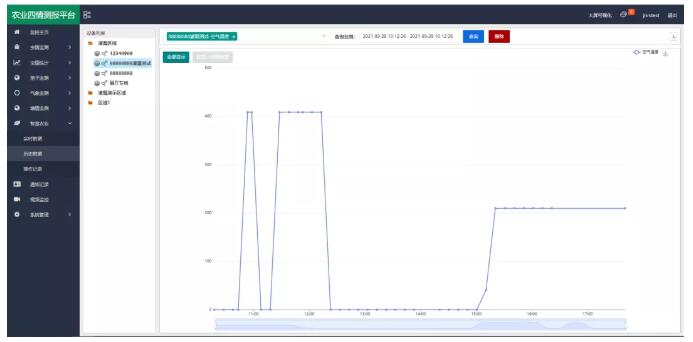

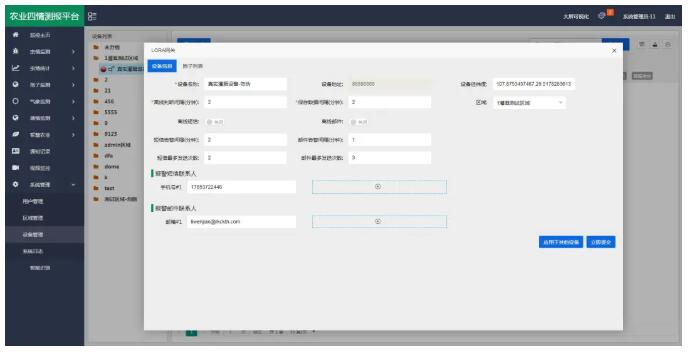

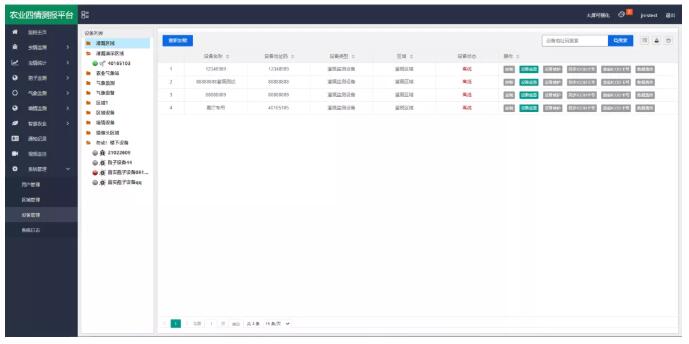

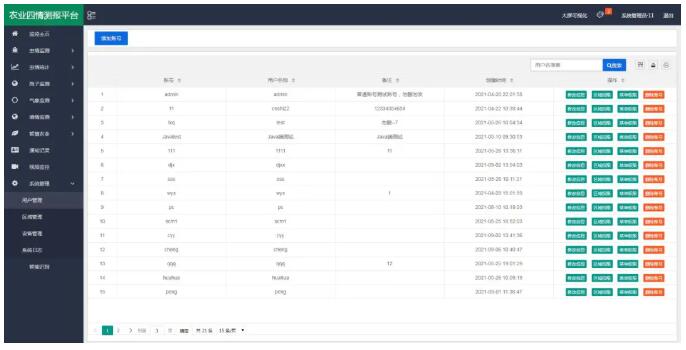

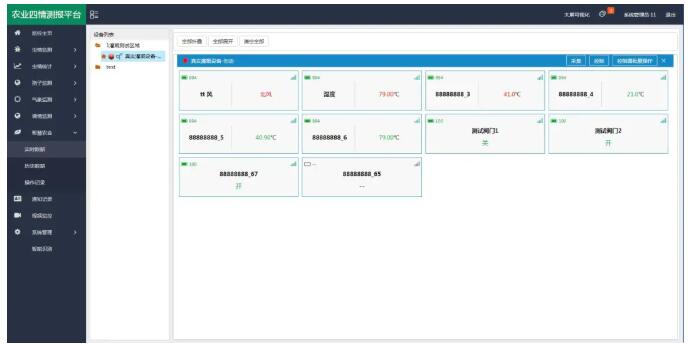

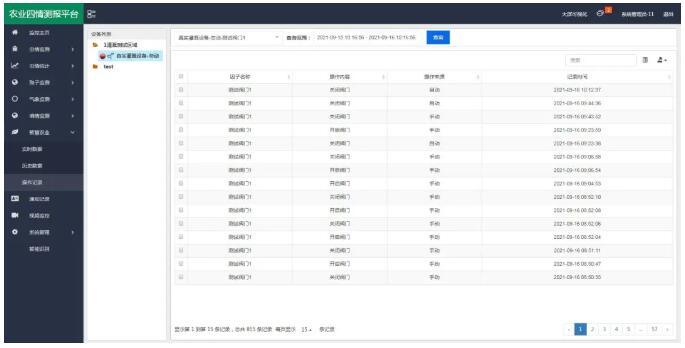

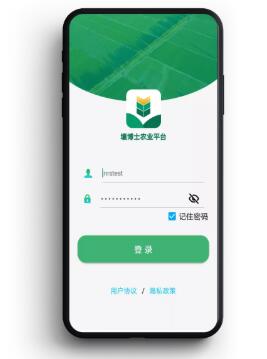

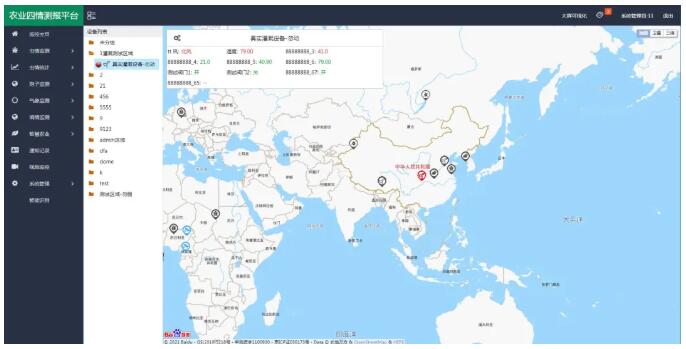

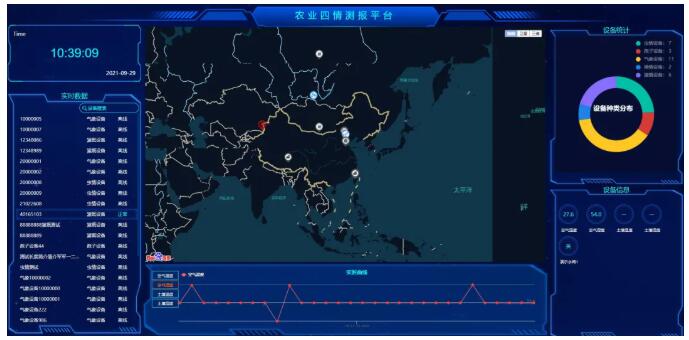

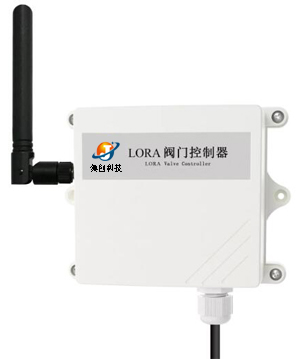

該方案由LORA溫濕度采集器、LORA土壤溫濕度采集器、LORA光照度采集器、LORA485數據采集器、LORA網關、LORA閥門控制器、農業四情測報平臺組成。通過LORA無線傳輸技術將采集到的農業環境數據通過LORA網關以4G/以太網/RS485方式上傳到農業四情測報平臺上，進行實時數據的查看及控制。

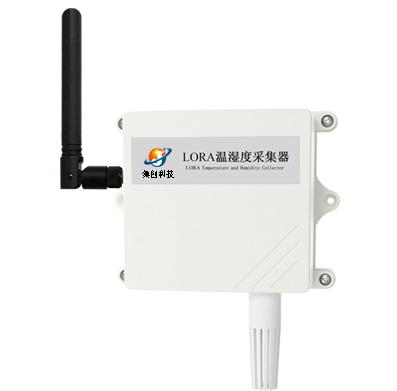

（1）LORA溫濕度采集器RS-WS-LORA-2-*

LORA溫濕度采集器是一款低功耗LORA溫濕度測點。產品采用公司獨有的LORA無線通信協議，通信上即避免了信號傳輸過程中測點之間的相互干擾，又避免了傳統無線設備通信傳輸距離過短、穿透性不足、功耗高的問題。主要特點如下：

高精度采集溫濕度，溫度 ±0.5℃（25℃），濕度 ±3%RH(60%RH,25℃)。

可對自身的電量、信號、數據進行實時監測并通過 LORA 無線通信方式上傳。

通用 3.6V 鋰亞電池，電池可更換。

IP65 防護等級，可于室外使用。

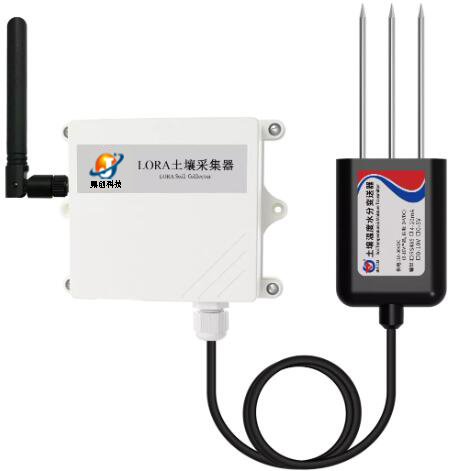

（2）LORA土壤溫濕度采集器RS-TR-LORA-2-*：LORA土壤溫濕度采集器是一款低功耗LORA土壤溫度水分測點。產品采用公司獨有的LORA無線通信協議。其中土壤溫度水分變送器采用特殊處理的不銹鋼材料制作的電極，受土壤含鹽量影響較小，適用于各種土質，可長期埋入土壤中，耐長期電解，耐腐蝕，抽真空灌封，完全防水。

采用 LORA 擴頻通信技術，傳輸距離遠，抗干擾能力強，功耗低。

測量精度高，響應速度快、互換性好，探針插入式設計保證測量精確，性能可靠。

可對自身的電量、信號、數據進行實時監測并通過 LORA 無線通信方式上傳。

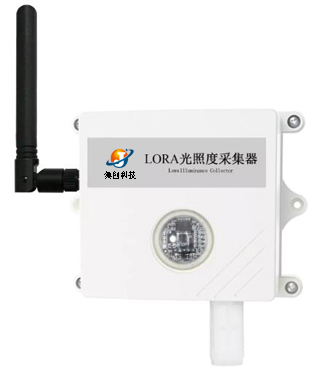

（3）LORA光照度采集器RS-GZ-LORA-2-200000：LORA光照度采集器是一款低功耗LORA環境光照度測點。產品采用公司獨有的LORA無線通信協議。配置高精度感光芯片，輸出數值計量單位為Lux，量程范圍0~20萬Lux。

采用LORA擴頻通信技術，傳輸距離遠，抗干擾能力強，功耗低。

測量精度高，測量范圍廣，響應速度快、互換性好。

可對自身的電量、信號、數據進行實時監測并通過 LORA 無線通信方式上傳。

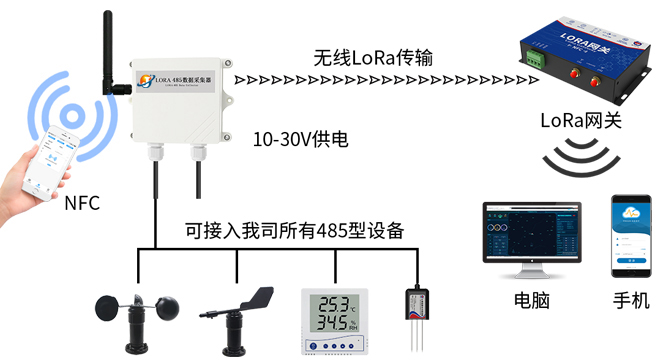

（4）LORA485數據采集器RS-485-LORA-2

LORA無線數據采集器是一款基于 LORA 無線擴頻通信技術的工業級數據采集器，可通過485 總線可將我司所有的 RS485 型的變送器（溫濕度、水浸、斷電檢測、煙感等）接入采集器，最多可連接 4 臺 485 型設備，并將數據實時上傳至LORA網關，由LORA網關上傳至我司提供的免費農業四情測報平臺（farm.0531yun.cn）或者客戶自己的服務器。

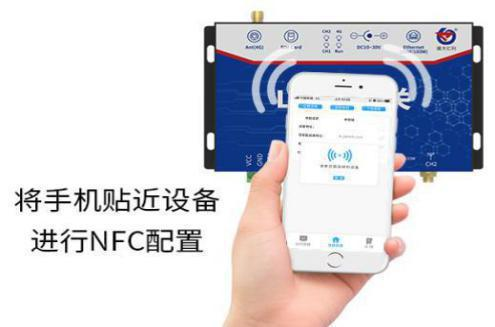

設備支持NFC近場通訊技術，可通過手機配置軟件“碰一碰 NFC 配置”進行配置和讀取實時值，方便快捷。

可對自身的信號，實時數據進行實時監測，連接LORA網關后可通過我司農業四情平臺遠程監測實時數據。

（5）LORA網關RS-LG-200-*

LORA網關采用金屬鈑金外殼，自帶屏蔽抗干擾，現場運行更穩定。采用LORA擴頻通信技術，多信道通信，增強鏈路通訊穩定性，增加穿透及傳輸能力的同時采用特有加密技術確保不被監聽、控制可靠，杜絕錯誤操作。可以配對32路采集器和32路無線閥門，進行3km的傳輸。直流 10~30V 寬電壓供電，現場可采用電源適配器供電或太陽能供電系統供電，可上傳至我司提供的平臺或用戶自己開發的平臺，具有遠程升級功能，可現場進行功能定制遠程升級。
