1. 系統概述

RS-QXZN標準版氣象站是一款我司標準配置的氣象站。該設備具有1路ModBus-RTU主站接口（可通過此接口連接我司485變送器：1路風速，1路風向，4路土壤溫度+水分，4路土壤EC+PH，1路空氣溫濕度，1路噪聲，1路二氧化碳，1路大氣壓力，1路光照，1路雨雪狀態，1路紫外線，1路總輻射，1路一氧化碳，1路臭氧，1路二氧化氮，1路二氧化硫，1路硫化氫，1路氧氣，1路空氣質量，1路負氧離子，1路氨氣，1路TVOC）、1路雨量采集（總雨量+瞬時雨量+日雨量+當前雨量）、1路氮磷鉀，2路繼電器輸出（選配）；該設備可通過GPRS上傳或網口上傳方式將數據上傳值監控軟件平臺，同時該氣象站還帶有1路ModBus-RTU從站接口也可將數據通過485通信的方式上傳至客戶的監控軟件或PLC組態屏等；還能外接1路LED屏顯示（默認點陣數96*48）。

1.1 功能特點

n  具有1路ModBus-RTU主站接口可接入我司485變送器：風速、風向、土壤溫度水分、土壤ECTH、土壤PH、空氣溫濕度、噪聲、空氣質量、大氣壓力、光照、雨雪、紫外線、總輻射、CO、O3、NO2、SO2、H2S、O2、CO2、氮磷鉀、蒸發量、負氧離子、NH3、TVOC等變送器。

n  外接翻斗式雨量計，可采集總雨量、瞬時雨量、日雨量、當前雨量。

n  選配2路繼電器輸出，可做遠程手動控制。

n  1路多功能GPRS通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺，還可選擇插網線來通過網口上傳。

n  具有1路ModBus-RTU從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件，還可用作外接室外屏（選配）。

n  可外接1路室外LED單色顯示屏，默認點陣96*48（最大點陣數1024*256）。

n  多種測量要素可自由搭配。

n  可搭配太陽能電池板和蓄電池，用于野外測量，解決供電問題。

n  支持市電與太陽能雙供電，保證設備在惡劣的情況下也可以正常不間斷工作。

n  設備唯一8位地址，易于管理識別，可搭配我司提供的多種軟件平臺。

1.2 技術參數

1.3 產品選型

RS-QXZN為標準版氣象站的基本型號，具體監測要素用戶可自己選擇。

1.4 M1、M2監測要素搭配

對于我司氣象站，多種監測要素用戶可自由搭配，以下表格中會詳細列出可監測的環境變量。

1.5 M3監測要素搭配

對于我司M3標準氣象站，只能搭配我司固定的C型一體式氣象站和超聲波一體式氣象站來使用，以下表格中會詳細列出可監測的環境變量，其中由于一體式氣象站構造的原因，其中二氧化碳濃度和空氣質量無法同時搭配，另外C型一體式氣象站無法搭配光照度。需要注意的是，由于便攜式三腳架的材質問題，無法安裝LED顯示屏。

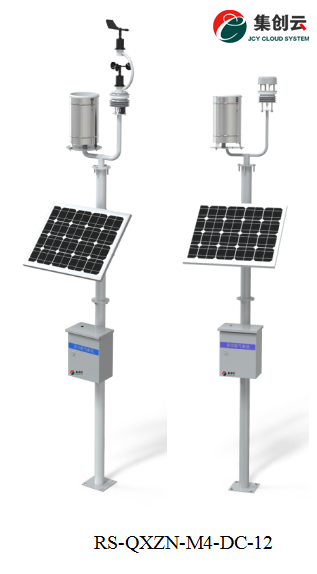

1.6 M4、M5監測要素搭配

對于我司M4、M5標準氣象站，只能搭配我司固定的C型一體式氣象站和超聲波一體式氣象站來使用，以下表格中會詳細列出可監測的環境變量，其中由于一體式氣象站構造的原因，其中二氧化碳濃度和空氣質量無法同時搭配，另外C型一體式氣象站無法搭配光照度。
