產品描述：1.產品簡介1.1產品概述 傾角變送器是一款標準工業雙軸傾角儀，通過檢測使用環境中的傾斜角度來判斷設備的傾斜狀態，可長期在戶外使用。廣泛應用于工業傾角測量及危房監測、古建筑保護監測、橋梁橋塔測斜、隧道監測、大壩監測、稱重系統傾斜補償、鉆井傾斜控制等行業，安全可靠，外觀美觀，安裝方便。1.2功能特點n 采用卡爾曼濾波算法，使設備采集的角度值精確、穩定。n 具有較寬的角度測量范圍，輸出信號
咨詢電話：400 6400 262
傾角變送器是一款標準工業雙軸傾角儀，通過檢測使用環境中的傾斜角度來判斷設備的傾斜狀態，可長期在戶外使用。廣泛應用于工業傾角測量及危房監測、古建筑保護監測、橋梁橋塔測斜、隧道監測、大壩監測、稱重系統傾斜補償、鉆井傾斜控制等行業，安全可靠，外觀美觀，安裝方便。
n 采用卡爾曼濾波算法，使設備采集的角度值精確、穩定。
n 具有較寬的角度測量范圍，輸出信號線性度好，可滿足絕大多數環境下使用。
n 采用專用的485電路，標準ModBus-RTU 通信協議，通信地址及波特率可設置。
n 5~30V 直流寬電壓范圍供電。
n 具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。
直流供電（默認） | DC 5-30V |
最大功耗 | ≤0.15W |
工作溫度 | -40℃—60℃ |
量程 | X軸-180°~180° Y軸-90°~90° |
分辨率 | 0.01° |
精度 | 靜態精度0.05°，動態精度0.1° |
響應時間 | ＜1S |
防護等級 | IP65 |
默認線纜長度 | 60cm，線纜長度可按要求定制 |
外形尺寸 | 90*58*36mm |
輸出信號 | RS485(Modbus協議) |
RS- | 公司代號 | |||
DIP- | 傾角變送器 | |||
N01- | RS485（Modbus-RTU協議） | |||
-1 | 殼體 | |||

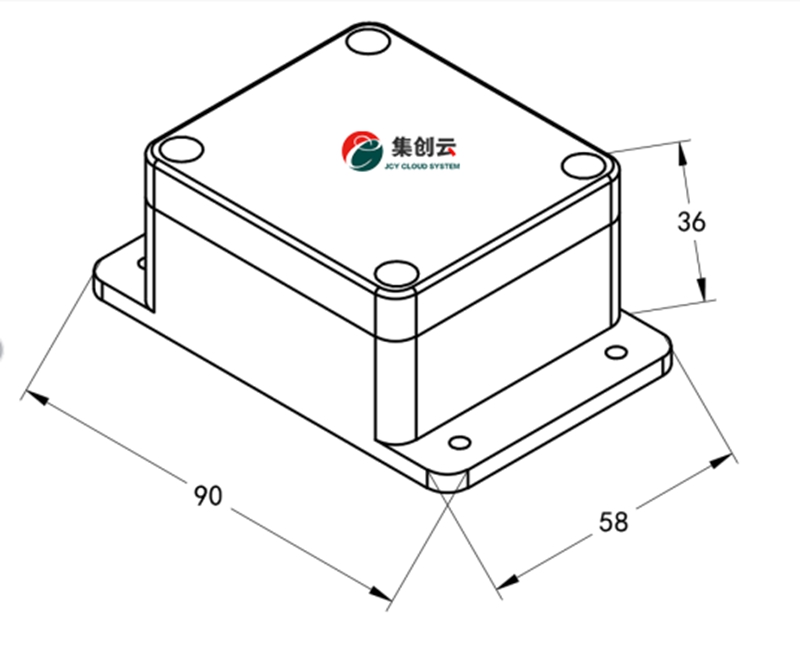

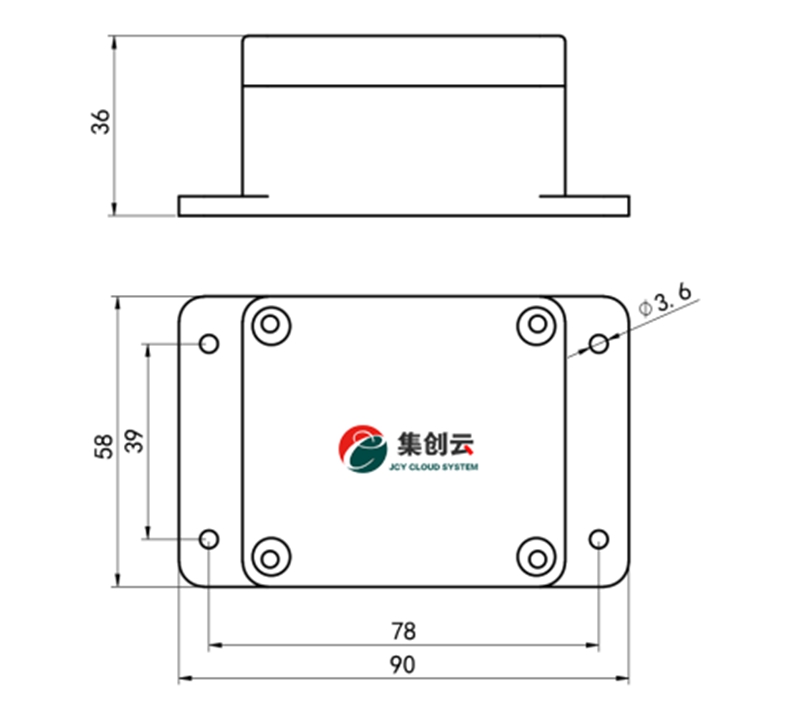

設備尺寸圖（單位：mm）
模塊默認安裝方向為水平安裝，當模塊需要垂直放置時，可以用垂直安裝設置。
垂直安裝方法：垂直安裝時，把模塊繞 X 軸旋轉 90°垂直放置，在上位機配置欄里面“安裝方向”選項中選擇“垂直”。設置完成后要進行校準才能使用。

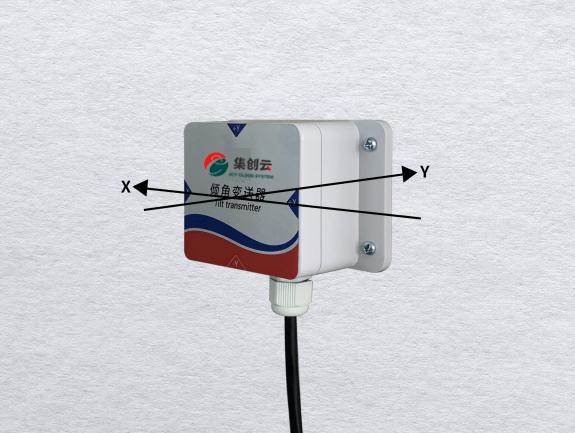

垂直安裝時，X軸為水平向左，Y軸為垂直于墻面向里。
水平安裝（俯視角度）
垂直安裝
3. 使用方法

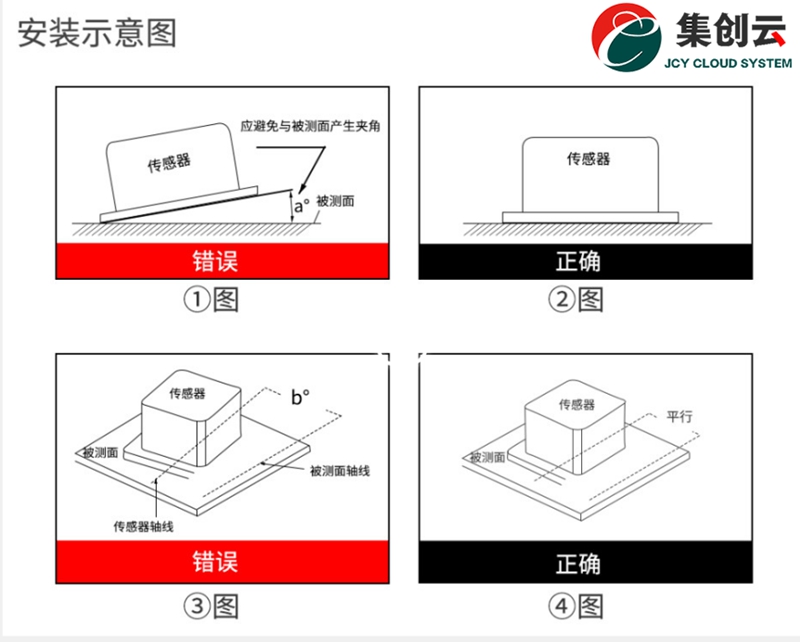

請按照正確的安裝方法進行傾角變送器的安裝，不正確的安裝會導致測量誤差，尤其注意兩“面”和兩“線”：
（1）傾角變送器的安裝面與被測量面固定必須緊密、平整、穩定，如果安裝面出現不平容易造成變送器測量夾角誤差。
（2）傾角變送器軸線與被測量軸線必須平行，兩軸線盡可能不要產生夾角

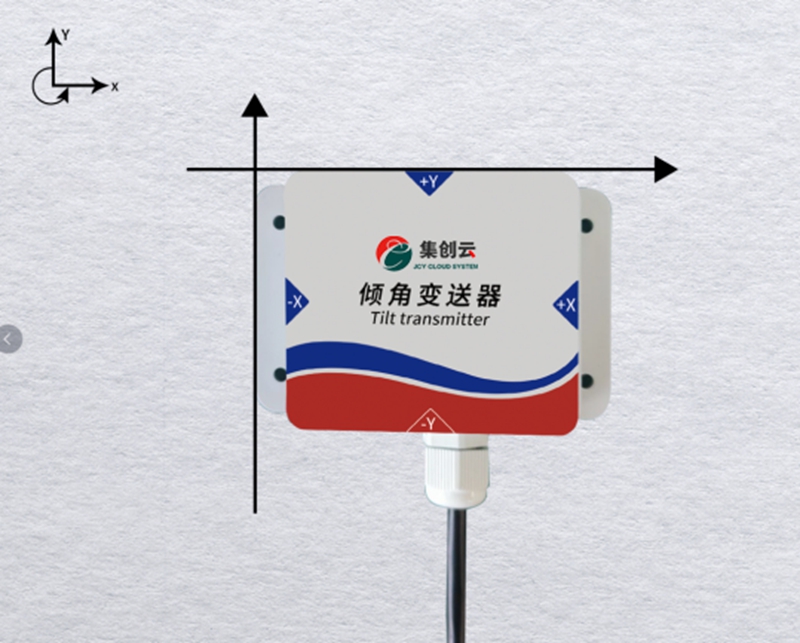

（3）將設備正放在桌面上，向右為 X 軸，向上為 Y 軸。旋轉的方向按右手法則定義，即右手大拇指指向X軸向，四指彎曲的方向即為繞該軸旋轉的方向。X 軸角度即為繞X軸旋轉方向 ，Y 軸角度即為繞 Y 軸旋轉方向的角度。
