1. 產品介紹

1.1產品概述

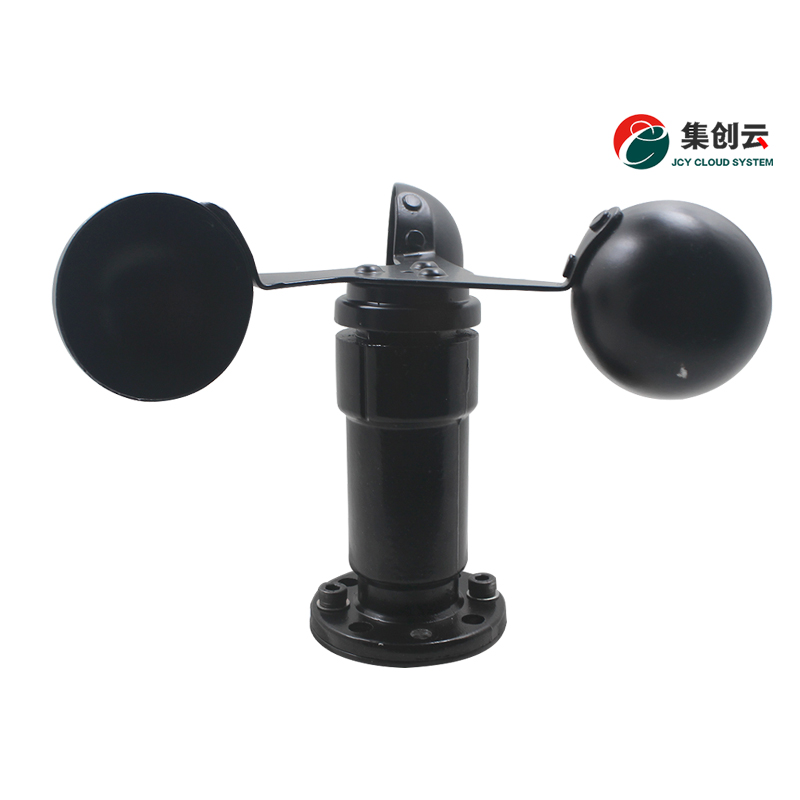

RS-FS-N01風速變送器，外形小巧輕便，便于攜帶和組裝，三杯設計理念可以有效獲得風速信息，殼體采用優質鋁合金型材，外部進行電鍍噴塑處理，具有良好的防腐、防侵蝕等特點，能夠保證變送器長期使用無銹琢現象，同時配合內部順滑的軸承系統，確保了信息采集的精確性。被廣泛應用于溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風速測量。

1.2功能特點

n  量程：0-60m/s，分辨率0.1m/s

n  防電磁干擾處理

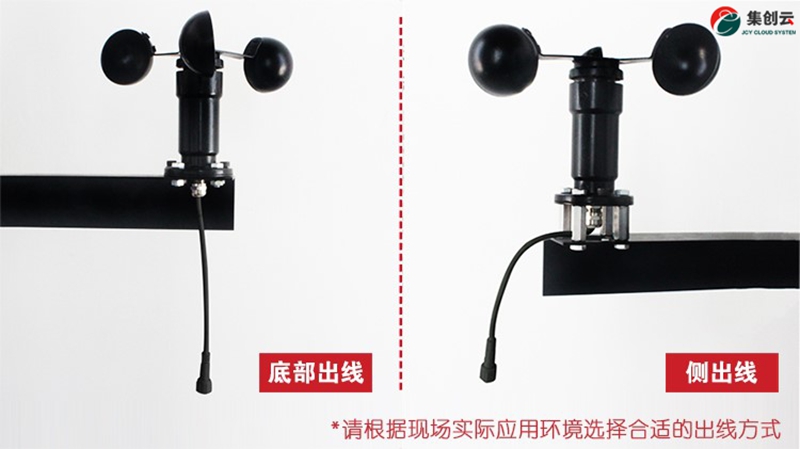

n  采用底部出線方式、完全杜航空插頭橡膠墊老化問題，長期使用仍然防水

n  采用高性能進口軸承，轉動阻力小，測量精確

n  全鋁外殼，機械強度大，硬度高，耐腐蝕、不生銹可長期使用于室外

n  設備結構及重量經過精心設計及分配，轉動慣量小，響應靈敏

n  標準ModBus-RTU通信協議，接入方便

1.3主要技術指標

2. 設備安裝說明

2.1 設備安裝前檢查

設備清單：

■變送器設備1臺

■安裝螺絲4個

■合格證、保修卡、接線說明等

■USB轉485（選配）

■485終端電阻（選配）

2.2 接口說明

寬電壓電源輸入10~30V均可。485信號線接線時注意A\B兩條線不能接反，總線上多臺設備間地址不能沖突。

2.3 電氣接線

2.4 現場布線說明

多個485型號的設備接入同一條總線時，現場布線有一定的要求，具體請參考資料包中《485設備現場接線手冊》。

2.5安裝方式

采用法蘭安裝，螺紋法蘭連接使風速傳感器下部管件牢牢固定在法蘭盤上，底盤?65mm，在?47.1mm的圓周上開四個均?6mm的安裝孔，使用螺栓將其緊緊固定在支架上，使整套儀器，保持在最佳水平度，保證風速數據的準確性，法蘭連接使用方便，能夠承受較大的壓力。

2.6注意事項

    1.用戶不得自行拆卸，更不能觸碰傳感器芯體，以免造成產品的損壞。

    2.盡量遠離大功率干擾設備，以免造成測量的不準確，如變頻器、電機等，安裝、拆卸變送器時必須先斷開電源，變送器內有水進入可導致不可逆轉變化。

    3.防止化學試劑、油、粉塵等直接侵害傳感器，勿在結露、極限溫度環境下長期使用、嚴防冷熱沖擊。
